5kW Tuulivoimala järjestelmä
Horisontaali

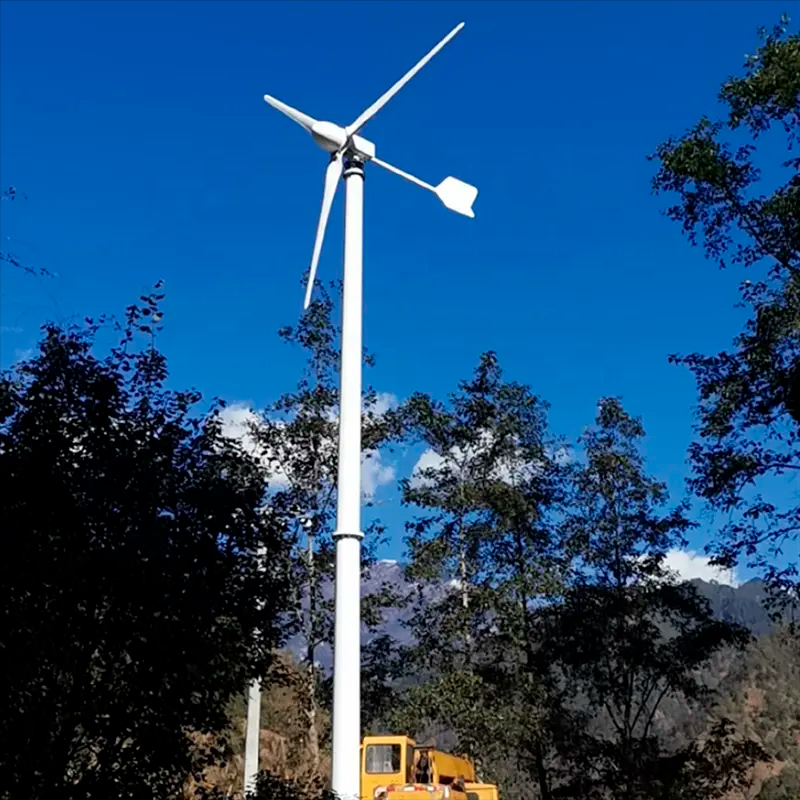

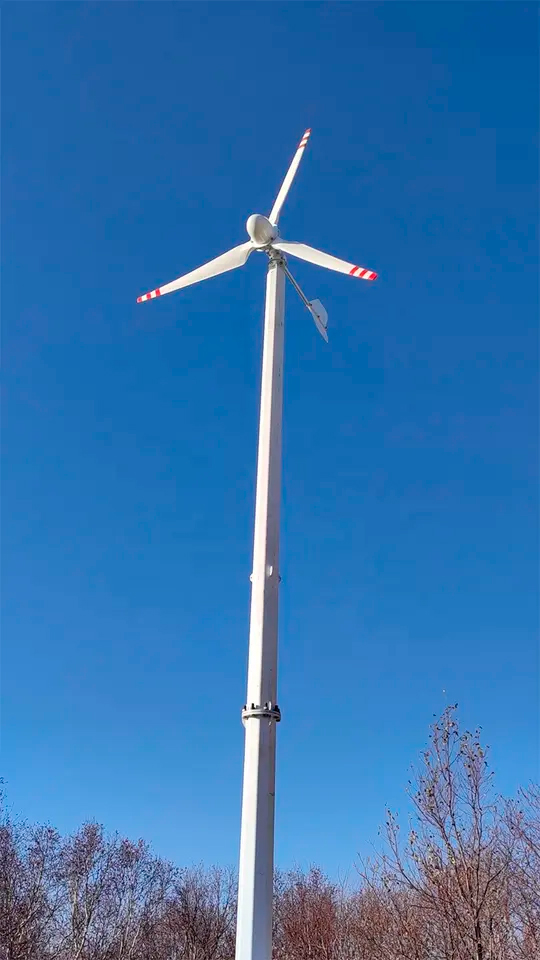

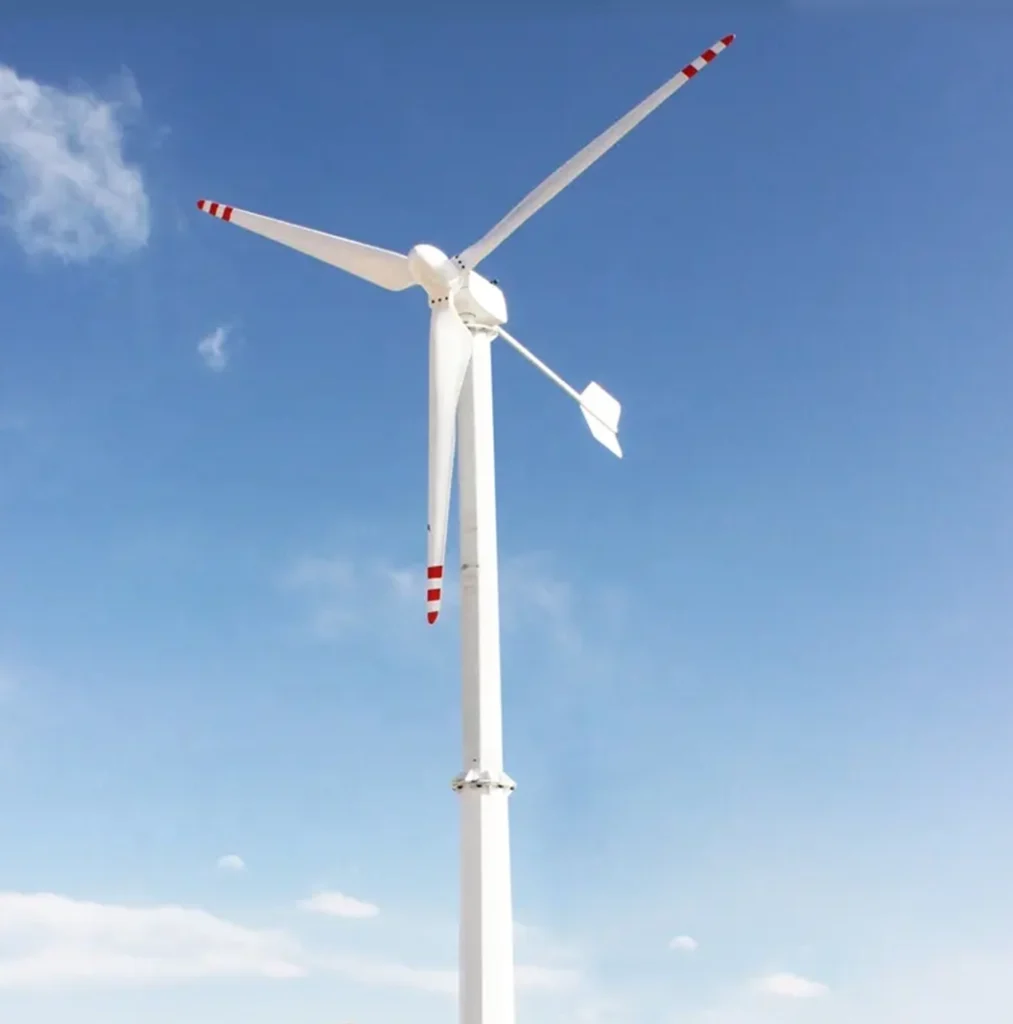

SkyPower 5kW horisontaali
Nimellisteho: 5kW
Huipputeho: 6kW
Nimellisjännite: 96/220/380 V AC
Käynnistys tuulen nopeus: 2,8 m/s
Nimellinen tuulen nopeus: 12m/s (maks. tuotto)
Selviytymistuulen nopeus: 45m/s
Terien määrä: 3
Roottorin halkaisija: 4.7m
Tornin korkeus: 8, 10 tai 12 metriä
Pyyhkäisy alue: 17.34m2
Lapojen materiaali: Lasikuituvahvistettu komposiitti
Generaattorin tyyppi: 3-vaiheinen PMA korkean suorituskyvyn neodyymimagneeteilla
Generaattorin kotelon materiaali: Valu Hiiliteräs
Tornin liitin: Laippa
Työlämpötila alue: -40°C to 60°C
Tuotteen käyttöikä: 20 vuotta
Takuu: 2 vuotta

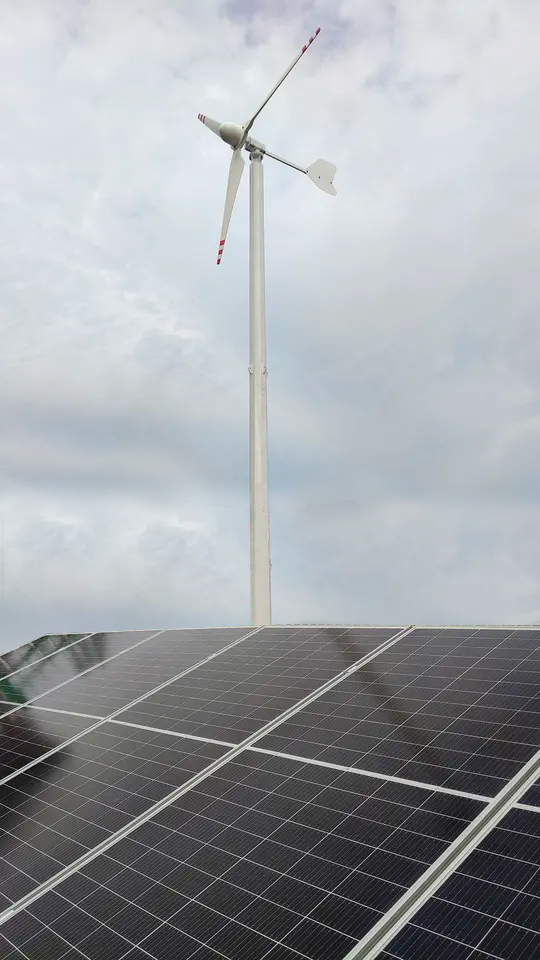

Sovellukset: on/off grid aurinko- ja tuulihybridijärjestelmä jne.
Tekniset tiedot

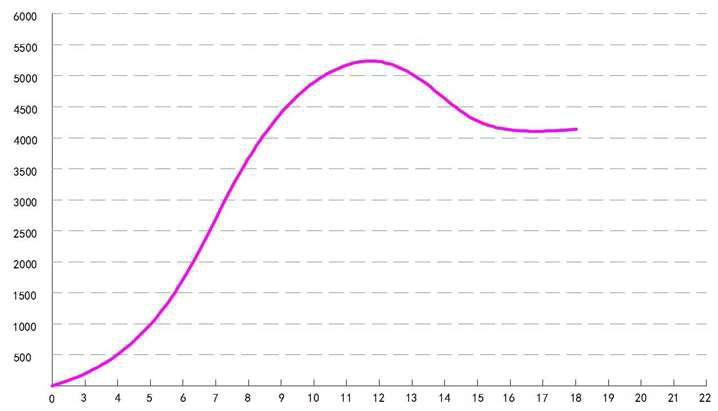

5kW horisontaalituulivoimalan tuottokäyrä
Pystykäyrä : Tuotto W / h
Vaakakäyrä: Tuulenvoimakkuus m/s
Esimerkkilaskelmat:
Keskituuli 6m/s, tuotto vuodessa 13140kWh
Sähkön hinta veroineen ja siirron kanssa 0,19c/kWh = säästö vuodessa euroina 2496,60€
Keskituuli 9m/s, tuotto vuodessa 39420kWh
Sähkön hinta veroineen ja siirron kanssa 0,19c/kWh = säästö vuodessa euroina 7489,80€
| Teho | Huipputeho | Roottorin halkaisija | Pyyhkäisy alue |
| 3KW | 3.2kW | 4m | 12.56m2 |
| 5KW | 7kW | 4.7m | 17.34m2 |
| 10KW | 13kW | 5.6m | 24.6m2 |
5kW Ohjaimen tekniset tiedot
Tuuliturbiinin nimellisteho: 5kW
Tuuliturbiinin nimellisjännite: AC220V
Toiminto: Tasasuuntaaja, ohjaus, tasavirtalähtö
Automaattinen suojaustoiminto: Ylijännitesuoja, verkon sähkökatkossuoja, säädelty syöttölähtö, pysäytin
Manuaalinen toiminto: Manuaalinen katkaisu, nollaus, hätäkytkin
Näyttötyyppi: LCD
Näytön sisältö: Tuulivoimalan jännite, virta, teho; Aurinkoenergian jännite, virta, teho; DC-lähtöjännite, DC-lähtövirta, DC-lähtöteho, kokonaisteho.
PWM vakiojännite: ≥320dc
Tuuliturbiinin 3-vaiheinen tyhjennyskuorman jännite: 350±5Vdc
Tuuliturbiinin 3-vaiheinen tyhjennyskuorman aikaviive: 12-20 min
Aurinkopaneelien sulake: 5A
Työympäristön lämpötila: -30-60°C
Suhteellinen kosteus:＜90% Ei kondensaatiota
Melu (1m): ＜40dB
Kotelointi: IP20 (sisätiloissa) IP65 (ulkotiloissa)
Jäähdytysmenetelmä: Pakotettu ilmajäähdytys
Tiedonsiirtoliitäntä (valinnainen): RS485/USB/GPRS/WIFI/Ethernet
Lämpötilan kompensointi (valinnainen): -4mv/°C/2V, -35°C~+80°C, Tarkkuus: ±1°C
Ohjaimen koko (mm): 510*360*240
Ohjaimen paino: 18Kg
