50kW Tuulivoimala järjestelmä
Horisontaali
SkyPower 50kW horisontaali
Nimellisteho: 50kW
Huipputeho: 53kW
Nimellisjännite: 380V AC
Käynnistys tuulen nopeus: 3 m/s
Nimellinen tuulen nopeus: 13m/s (maks. tuotto)
Selviytymistuulen nopeus: 45m/s
Lapojen määrä: 3
Roottorin halkaisija: 16m
Tornin korkeus: 20 metriä
Pyyhkäisyalue: 201,1㎡
Lapojen materiaali: Lasikuitu
Generaattorin tyyppi: 3-vaiheinen Maglev korkean suorituskyvyn Neodyymimagneeteilla
Generaattorin kotelon materiaali: Valu Hiiliteräs
Tornin liitin: Laippa
Käyttölämpötila alue: -40°C – 80°C
Tuotteen käyttöikä: 20 vuotta
Takuu: 2 vuotta
Sovellukset: on/off grid aurinko- ja tuulihybridijärjestelmä jne.
Tekniset tiedot

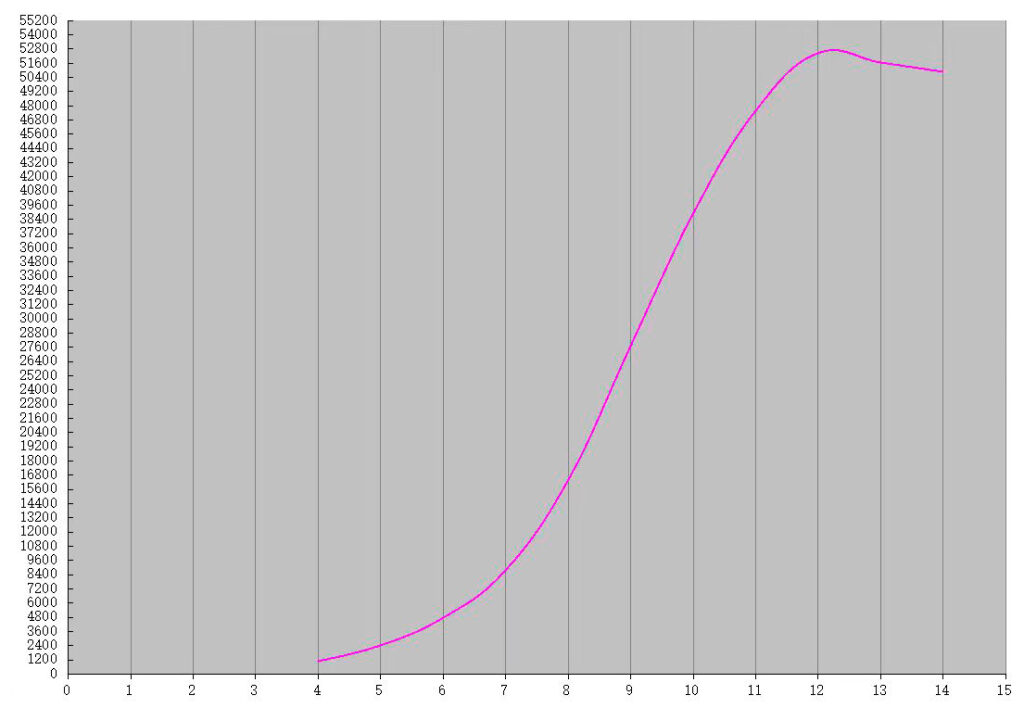

50kW horisontaali tuulivoimalan tuottokäyrä
Pystykäyrä : Tuotto W / h
Vaakakäyrä: Tuulenvoimakkuus m/s
Esimerkkilaskelmat:
Keskituuli 6m/s, tuotto vuodessa 43800kWh
Sähkön hinta veroineen ja siirron kanssa 0,19c/kWh = säästö vuodessa euroina 8322€
Keskituuli 9m/s, tuotto vuodessa 241776kWh
Sähkön hinta veroineen ja siirron kanssa 0,19c/kWh = säästö vuodessa euroina 45937€
| Teho | Huipputeho | Roottorin halkaisija | Pyyhkäisy alue |
| 3KW | 3.2kW | 4m | 12.56m2 |
| 5KW | 7kW | 4.7m | 17.34m2 |
| 10KW | 13kW | 5.6m | 24.6m2 |
| 20KW | 23kW | 9m | 63,6m2 |
| 50KW | 52kW | 16m | 201,1m2 |
50kW Ohjaimen tekniset tiedot
Tuuliturbiinin nimellisteho: 50kW
Tuuliturbiinin nimellisjännite: AC380V
Toiminto: Tasasuuntaaja, lataus, ohjaus
Näyttötyyppi: LCD
Näytön sisältö: DC-lähtöjännite, DC-lähtövirta, DC-lähtöteho
PWM vakiojännite: ≥520dc
Tuuliturbiinin 3-vaiheinen tyhjennyskuorman jännite: 560±5Vdc
Tuuliturbiinin 3-vaiheinen tyhjennyskuorman aikaviive: 12-20 min
Työympäristön lämpötila: -30-60°C
Suhteellinen kosteus:＜90% Ei kondensaatiota
Melu (1m): ＜40dB
Kotelointiluokka: IP20 (sisätilassa)
Jäähdytysmenetelmä: Pakotettu ilmajäähdytys
Tiedonsiirtoliitäntä (valinnainen): RS485/USB/GPRS/WIFI/Ethernet
Lämpötilan kompensointi (valinnainen): -4mv/°C/2V, -35°C~+80°C, Tarkkuus: ±1°C
Ohjaimen koko (mm): 650x470x320
Ohjaimen paino: 25Kg
