20kW Tuulivoimala järjestelmä
Vertikaali

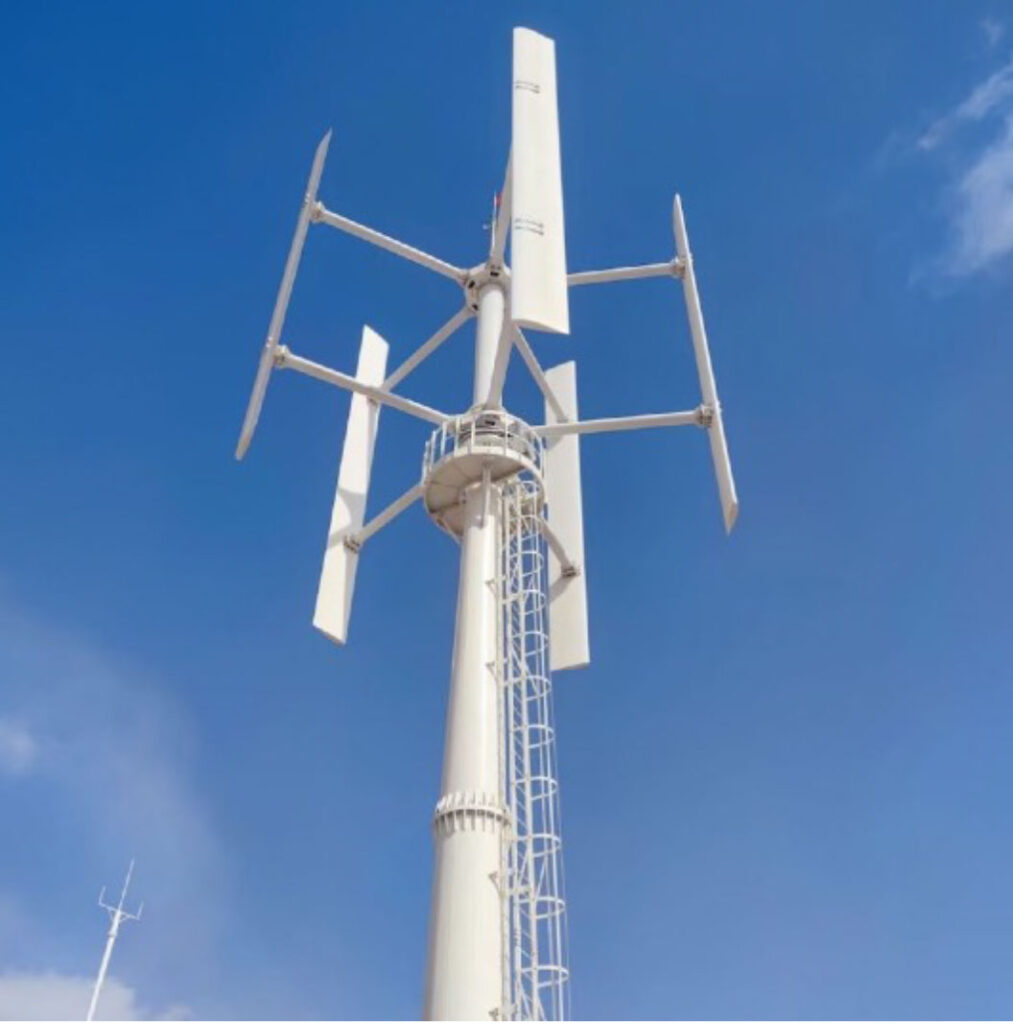

SkyPower 20kW vertikaali
Nimellisteho: 20kW
Huipputeho: 22kW
Nimellisjännite: 220/ 380V AC
Käynnistys tuulen nopeus: 2,5 m/s
Nimellinen tuulen nopeus: 11m/s (maks. tuotto)
Selviytymistuulen nopeus: 45m/s
Lapojen määrä: 5
Roottorin halkaisija: 5m
Lapojen korkeus: 8m
Tornin korkeus: 15 tai 20 metriä
Kokonaiskorkeus: 20,4m (15m tolpalla)
Lapojen materiaali: Lasikuitu
Generaattorin tyyppi: 3-vaiheinen Maglev korkean suorituskyvyn Neodyymimagneeteilla
Generaattorin kotelon materiaali: Valu alumiiniseos
Tornin liitin: Laippa
Käyttölämpötila alue: -40°C to 60°C
Tuotteen käyttöikä: 30 vuotta
Takuu: 2 vuotta
Sovellukset: on/off grid aurinko- ja tuulihybridijärjestelmä jne.
Tekniset tiedot

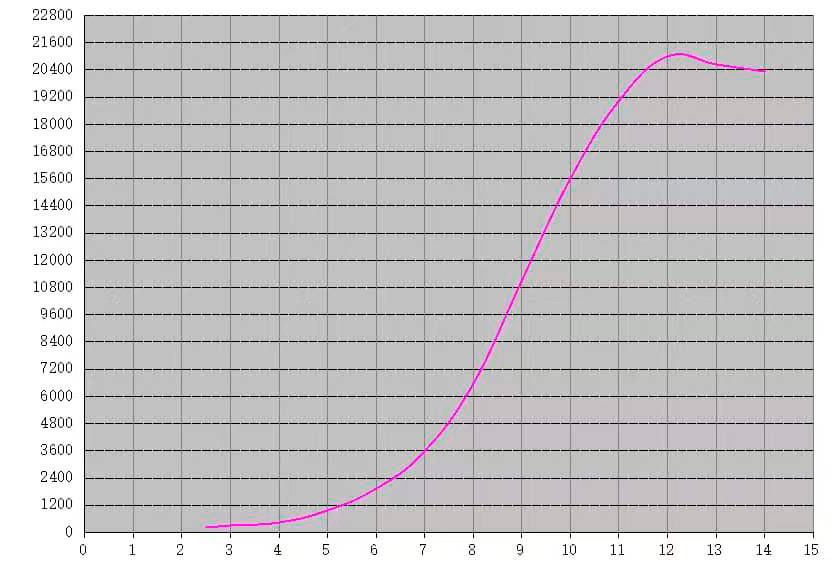

20kW vertikaali tuulivoimalan tuottokäyrä
Pystykäyrä : Tuotto W / h
Vaakakäyrä: Tuulenvoimakkuus m/s
Esimerkkilaskelmat:
Keskituuli 6m/s, tuotto vuodessa 19272kWh
Sähkön hinta veroineen ja siirron kanssa 0,19c/kWh = säästö vuodessa euroina 3662€
Keskituuli 9m/s, tuotto vuodessa 96360kWh
Sähkön hinta veroineen ja siirron kanssa 0,19c/kWh = säästö vuodessa euroina 18308€
| Teho | Huipputeho | Roottorin halkaisija | Kokonaiskorkeus |
| 3KW | 3.2kW | 1,55m | 8,4m |
| 5KW | 6kW | 2m | 12m2 |
| 10KW | 12kW | 2,2m | 13,2m2 |
| 20KW | 22kW | 5m | 20,4m2 |
20kW Ohjaimen tekniset tiedot
Tuuliturbiinin nimellisteho: 20kW
Tuuliturbiinin nimellisjännite: AC380-400V
Toiminto: Tasasuuntaaja, ohjaus, tasavirtalähtö
Automaattinen suojaustoiminto: Ylijännitesuoja, verkon sähkökatkossuoja, säädelty syöttölähtö, pysäytin
Manuaalinen toiminto: Manuaalinen katkaisu, nollaus, hätäkytkin
Näyttötyyppi: LCD
Näytön sisältö: DC-lähtöjännite, DC-lähtövirta, DC-lähtöteho
PWM vakiojännite: ≥520dc
Tuuliturbiinin 3-vaiheinen tyhjennyskuorman jännite: 540±5Vdc
Tuuliturbiinin 3-vaiheinen tyhjennyskuorman aikaviive: 12-20 min
Matalajännite: ≤200Vdc
Työympäristön lämpötila: -30-60°C
Suhteellinen kosteus:＜90% Ei kondensaatiota
Melu (1m): ＜40dB
Kotelointiluokka: IP20 (sisätiloissa) IP65 (ulkotiloissa)
Jäähdytysmenetelmä: Pakotettu ilmajäähdytys
Tiedonsiirtoliitäntä (valinnainen): RS485/USB/GPRS/WIFI/Ethernet
Lämpötilan kompensointi (valinnainen): -4mv/°C/2V, -35°C~+80°C, Tarkkuus: ±1°C
Ohjaimen koko (mm): 650*470*320
Ohjaimen paino: 25Kg
